安川运动控制器FL-net通信模块最大段长100m(Hub与节点间的距离)（注）使用UTP时,最多254个节点（使用中继器时）（关于262IF-01的输入输出分配，包括自节点在内，共仅64个节点）.
安川运动控制器FL-net通信模块
安川运动控制器FL-net通信模块技术规格

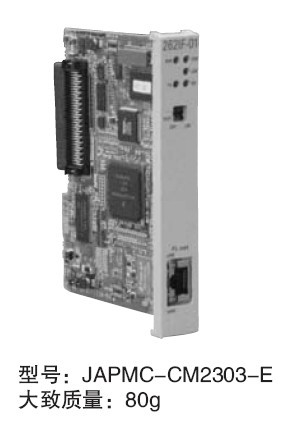

FL-net通信模块（262IF-01）
|
项目
|
规格
|
|||
|
FL-net传送
|
传送规格
|
接口
|
100BASE-TX
|
10BASE-T
|
|
通信模式
|
全双工/半双工
|
|||
|
传送速度
|
100Mbps
|
10Mbps
|
||
|
最大段长
|
100m(Hub与节点间的距离)（注）使用UTP时
|
|||
|
连接器
|
RJ-45连接器
|
|||
|
自适应
|
支持（不可设定固定的传送速度、通信模式）
|
|||
|
通信规格（循环）
|
节点个数
|
最多254个节点（使用中继器时）（关于262IF-01的输入输出分配，包括自节点在内，共仅64个节点）*2
|
||
|
数据大小
|
网络内最多
领域1（位数据）：最多8K位
领域2（字数据）：最多8K字
每站最多
领域1+领域2：最多可分配8K位+8K字
|
|||
|
数据交换
|
N：N
|
|||
|
通信规格（信息）
|
信息通道数
|
10
|
||
|
工程通信
|
无
|
|||
|
信息服务
|
字块读取、字块写入、网络参数读取、网络参数写入*3、停止指令*3、运行指令*3、Profile读取、透过型信息、记录数据读取、记录数据清除、信息返回
|
|||
|
传送字数
|
最多512字
|
|||
相关 安川MP运动控制器通信模块
通信模块
用于构建开放式网络，备有装有各种借口的模块。
|
名称
|
型号
|
概要
|
最多模块数
|
|
218IF-01
|
JAPMC-CM2300
|
Ethernet(10BASE-T) ×1端口
RS-233C×1端口
|
8
|
|
218IF-02
|
JAPMC-CM2302-E
|
Ethernet(10BASE-TX) ×1端口
RS-233C×1端口
|
8
|
|
217IF-01
|
JAPMC-CM2310
|
RS-233C×1端口
RS-422/485×1端口
|
8
|
|
260IF-01
|
JAPMC-CM2320
|
DeviceNet×1端口
RS-232C×1端口
|
8
|
|
261IF-01
|
JAPMC-CM2330
|
PROFIBUS×1端口
RS-232C×1端口
|
8
|
|
262IF-01
|
JAPMC-CM2303-E
|
Fl-net
(100BASE-TX) ×1端口
(100BASE-T) ×1端口
|
8
|
|
263IF-01 Ethernet/IP
|
JAPMC-CM2304-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
263IF-01 EtherCAT
|
JAPMC-CM2305-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
215AIF-01 MPLINK
|
JAPMC-CM2360
|
MPLINK通信/RS-232C
|
8
|
|
215AIF-01 CP-215
|
JAPMC-CM2361
|
CP-215通信/RS-232C
|
8
|
