内容编辑安川运动控制器EtherNet/IP通信模块
分类: 安川运动控制器MP
发布时间: 2013-03-06 16:54
安川运动控制器EtherNet/IP通信模块输入输出最多可连接设备64台（不含Explicit信息的连接设备数,通信规格（信息） 信息最多可连接设备 674台（可同时通信的连接设备数：10）。

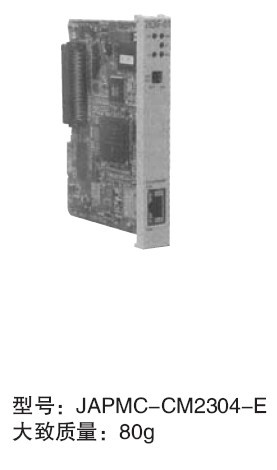

安川运动控制器EtherNet/IP通信模块
安川运动控制器EtherNet/IP通信模块技术规格
EtherNet/IP通信模块263-01通信规格
|
项目
|
规格
|
|||
|
EtherNet/IP传送
|
传送规格
|
接口
|
100BASE-TX
|
10BASE-T
|
|
通信模式
|
全双工/半双工
|
|||
|
传送速度
|
100Mbps
|
10Mbps
|
||
|
最大段长
|
100m(Hub与节点间的距离)（注）使用UTP时
|
|||
|
连接器
|
RJ-45连接器
|
|||
|
自适应
|
支持（不可设定固定的传送速度、通信模式）
|
|||
|
通信规格（Explicit）
|
输入输出最多可连接设备台数
|
64台（不含Explicit信息的连接设备数）*2
|
||
|
最大输入输出字节数
|
网络内最多
输入输出各8192字节/全体（与全部连接设备的输入输出字节数的总计）
输入输出各500字节/1台
|
|||
|
通信模式
|
扫描、适配
|
|||
|
通信规格（信息）
|
信息最多可连接设备台数
|
674台（可同时通信的连接设备数：10）
|
||
|
信息通道数
|
10
|
|||
|
信息最大字节数
|
504字节
|
|||
|
通信模式
|
用户、服务器
|
|||
|
连接型
|
非连接型（UCMM） 为服务器时也可支持连续型（3级）
|
|||
相关 安川MP运动控制器通信模块
通信模块
用于构建开放式网络，备有装有各种借口的模块。
|
名称
|
型号
|
概要
|
最多模块数
|
|
218IF-01
|
JAPMC-CM2300
|
Ethernet(10BASE-T) ×1端口
RS-233C×1端口
|
8
|
|
218IF-02
|
JAPMC-CM2302-E
|
Ethernet(10BASE-TX) ×1端口
RS-233C×1端口
|
8
|
|
217IF-01
|
JAPMC-CM2310
|
RS-233C×1端口
RS-422/485×1端口
|
8
|
|
260IF-01
|
JAPMC-CM2320
|
DeviceNet×1端口
RS-232C×1端口
|
8
|
|
261IF-01
|
JAPMC-CM2330
|
PROFIBUS×1端口
RS-232C×1端口
|
8
|
|
262IF-01
|
JAPMC-CM2303-E
|
Fl-net
(100BASE-TX) ×1端口
(100BASE-T) ×1端口
|
8
|
|
263IF-01 Ethernet/IP
|
JAPMC-CM2304-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
263IF-01 EtherCAT
|
JAPMC-CM2305-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
215AIF-01 MPLINK
|
JAPMC-CM2360
|
MPLINK通信/RS-232C
|
8
|
|
215AIF-01 CP-215
|
JAPMC-CM2361
|
CP-215通信/RS-232C
|
8
|
