内容编辑安川运动控制器PROFIBUS通信模块
分类: 安川运动控制器MP
发布时间: 2013-03-05 15:31
安川运动控制器MPPROFIBUS通信模块具有12M/6M/4M/5M/1.5M/750k/500k/187.5k/93.75k/19.2k/9.6knps（自动检测）的传送速度，由PROFIBUS作为主站进行的配置。

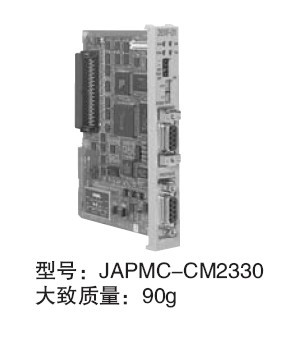

安川运动控制器PROFIBUS通信模块
安川MP运动控制器PROFIBUS通信模块技术规格：
PROFIBUS通信模块（261IF-01）
|
项目
|
规格
|
|
搭载功能
|
DP子站功能 循环通信（DP标准功能）
|
|
传送速度
|
12M/6M/4M/5M/1.5M/750k/500k/187.5k/93.75k/19.2k/9.6knps（自动检测）
|
|
配置
|
由PROFIBUS作为主站进行
|
|
子站地址
|
1~64
|
|
输入输出处理
|
IW/OW寄存器区域合计：最多64字
输入输出分配（IN/OUT各）：最多64字
|
|
诊断功能
|
通过EWS显示状态、子站状态
通过SW寄存器显示输入输出错误
|
RS-232C通信规格
|
项目
|
规格
|
|
|
RS-232C通信
|
|
接口
|
1端口（PORT）
|
|
连接器
|
D-sub9针（插孔）
|
|
传送距离
|
最长15m
|
|
传送速度
|
最快19.2kbps
|
|
同步方法
|
非同步式（起止同步）
|
|
传送协议
|
MEMOBUS协议（主/从）
MELSEC协议（A互换1C帧格式1）
OMRON协议(仅上位模式)
无步骤
|
|
连接形态
|
1对1
|
|
传送格式
（可进行设定）
|
数据位长：7、8位
停止位长：1、2位
校验位长：偶数、奇数、无
|
相关 安川MP运动控制器通信模块
通信模块
用于构建开放式网络，备有装有各种借口的模块。
|
名称
|
型号
|
概要
|
最多模块数
|
|
218IF-01
|
JAPMC-CM2300
|
Ethernet(10BASE-T) ×1端口
RS-233C×1端口
|
8
|
|
218IF-02
|
JAPMC-CM2302-E
|
Ethernet(10BASE-TX) ×1端口
RS-233C×1端口
|
8
|
|
217IF-01
|
JAPMC-CM2310
|
RS-233C×1端口
RS-422/485×1端口
|
8
|
|
260IF-01
|
JAPMC-CM2320
|
DeviceNet×1端口
RS-232C×1端口
|
8
|
|
261IF-01
|
JAPMC-CM2330
|
PROFIBUS×1端口
RS-232C×1端口
|
8
|
|
262IF-01
|
JAPMC-CM2303-E
|
Fl-net
(100BASE-TX) ×1端口
(100BASE-T) ×1端口
|
8
|
|
263IF-01 Ethernet/IP
|
JAPMC-CM2304-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
263IF-01 EtherCAT
|
JAPMC-CM2305-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
215AIF-01 MPLINK
|
JAPMC-CM2360
|
MPLINK通信/RS-232C
|
8
|
|
215AIF-01 CP-215
|
JAPMC-CM2361
|
CP-215通信/RS-232C
|
8
|
