内容编辑安川MP运动控制器Ethernet通信模块
分类: 安川运动控制器MP
发布时间: 2013-03-04 11:28
安川MP运动控制器Ethernet通信模块扩展MEMOBUS协议和MEMOBUS协议；1端口（218IF-01：10Base-T,218-02:100Base-TX/10Base-T）(RJ-45标准组合插口)。

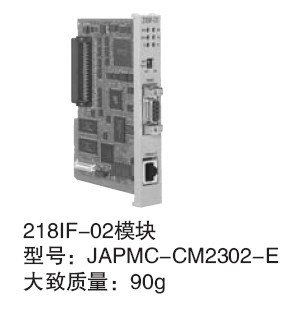

安川MP运动控制器Ethernet通信模块
安川MP运动控制器Ethernet通信模块技术规格：
Ethernet通信模块
|
项目
|
规格
|
|
接口
|
1端口（218IF-01：10Base-T,218-02:100Base-TX/10Base-T）(RJ-45标准组合插口)
|
|
最大段长
|
100m
|
|
传送速度
|
218IF-01:10Mbps
218IF-02:100Mbps/10Mbps
|
|
同步方法
|
IEEE802.3
|
|
传送协议
|
TCP/UDP/IP/ARP/ICMP
|
|
最大传送字数
|
218IF-01：510字
218IF-02：2044字
|
|
应用协议
|
扩展MEMOBUS协议
MEMOBUS协议
MELSEC协议（A互换1E帧）
无步骤
MODBUS/TCP
|
|
最多接连台数
|
20台
|
RS-232C通信规格
|
项目
|
规格
|
|
|
RS-232C通信
|
|
接口
|
1端口（PORT）
|
|
连接器
|
D-sub9针（插孔）
|
|
传送距离
|
最长15m
|
|
传送速度
|
最快19.2kbps（218IF-01使用时）
最快115.2kbps(218IF-02使用时)
|
|
同步方法
|
非同步式（起止同步）
|
|
传送协议
|
MEMOBUS协议（主/从）
MELSEC协议（A互换1C帧格式1）
OMRON协议(仅上位模式)
无步骤
|
|
连接形态
|
1对1
|
|
传送格式
（可进行设定）
|
数据位长：7、8位
停止位长：1、2位
校验位长：偶数、奇数、无
|
相关 安川MP运动控制器通信模块
通信模块
用于构建开放式网络，备有装有各种借口的模块。
|
名称
|
型号
|
概要
|
最多模块数
|
|
218IF-01
|
JAPMC-CM2300
|
Ethernet(10BASE-T) ×1端口
RS-233C×1端口
|
8
|
|
218IF-02
|
JAPMC-CM2302-E
|
Ethernet(10BASE-TX) ×1端口
RS-233C×1端口
|
8
|
|
217IF-01
|
JAPMC-CM2310
|
RS-233C×1端口
RS-422/485×1端口
|
8
|
|
260IF-01
|
JAPMC-CM2320
|
DeviceNet×1端口
RS-232C×1端口
|
8
|
|
261IF-01
|
JAPMC-CM2330
|
PROFIBUS×1端口
RS-232C×1端口
|
8
|
|
262IF-01
|
JAPMC-CM2303-E
|
Fl-net
(100BASE-TX) ×1端口
(100BASE-T) ×1端口
|
8
|
|
263IF-01 Ethernet/IP
|
JAPMC-CM2304-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
263IF-01 EtherCAT
|
JAPMC-CM2305-E
|
Ethernet(10BASE-TX) ×1端口
|
8
|
|
215AIF-01 MPLINK
|
JAPMC-CM2360
|
MPLINK通信/RS-232C
|
8
|
|
215AIF-01 CP-215
|
JAPMC-CM2361
|
CP-215通信/RS-232C
|
8
|
