安川MP运动控制器输入输出模块LIO-04/-05

分类: 安川运动控制器MP 发布时间: 2013-02-21 11:31

安川MP运动控制器输入输出模块LIO-04/-05适用于安川运动控制器MP2200，MP2300，MP2310，MP2300S,LIO-04为32点输入，32点输出（NPN输出），LIO-05为32点输入，32点输出（PNP输出）。

安川MP运动控制器输入输出模块（LIO-04/-05）

安川MP运动控制器MP2100，MP2200，MP2300，MP2300S 安川MP多轴控制器MP2200、MP2310、MP2300

安川MP运动控制器输入输出模块LIO-04/-05模块基本介绍：

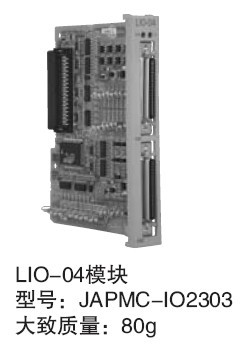

安川MP运动控制器输入输出模块（LIO-04）

型号：JAPMC-IO2303

质量：约80g

概要：32点输入，32点输出（NPN输出）

适用于安川运动控制器MP2200，MP2300，MP2310，MP2300S

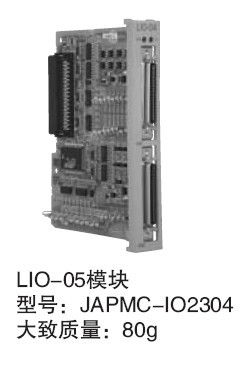

安川MP运动控制器输入输出模块（LIO-05）

型号：JAPMC-IO2304

质量：约80g

概要：32点输入，32点输出（PNP输出）

适用于安川运动控制器MP2200，MP2300，MP2310，MP2300S

安川MP运动控制器LIO-04/-05模块的数字输入输出规格

项目	规格

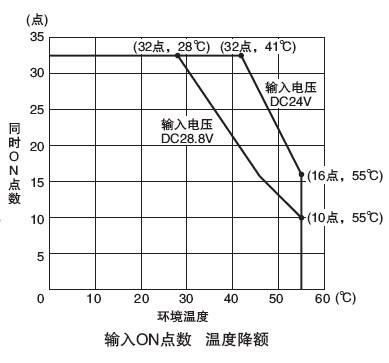

输入信号	32点（8点共用）DC24V+/-20% 5mA(TYP) 漏型/源型输入兼用、光耦隔离 ON电压/电流：15V以上/1.6mA以上 OFF电压/电流： 5V以上/1.0mA以上 ON时间/OFF时间：ON=0.5ms以下 OFF=0.5ms以下中断输入（DI-00，DI-01，DI-16，DI-17）：DI-00，DI-01，DI-16，DI-17为中断兼用。在允许中断时置为ON，则中断画面将被启动。（注）有降额条件（参照下图）
输出信号	32点（8点共用）DC24V+/-20% 100mA(Max) 集电极开路：NPN输出（LIO-04模块） PNP输出（LIO-05模块）光耦隔离、OFF时漏电流：0.1mA以下 ON时间/OFF时间：ON=0.5ms以下 OFF=0.5ms以下保护回路：保险丝（不是用于保护电路，而是用于防止输出短路时引发火灾。）需要保护电路时，请在外部每个输出处安装保险丝。

安川MP多轴控制器输入输出模块

提供数字量以及模拟量输入输出接口

名称	型号	概要
LIO-01	JAPMC-IO2300	16点输入，16点输出（NPN输出）1点脉冲输入
LIO-02	JAPMC-IO2301	16点输入，16点输出（PNP输出）1点脉冲输入
LIO-04	JAPMC-IO2303	32点输入，32点输出（NPN输出）
LIO-05	JAPMC-IO2304	32点输入，32点输出（PNP输出）
LIO-06	JAPMC-IO2305-E	8点数字量输入 8点数字量输出（NPN输出） 1通道模拟量输入 1通道模拟量输出 1通道脉冲计数器
DO-01	JAPMC-IO2300	64点输出（NPN输出）
AI-01	JAPMC-AN2300	8通道模拟量输入
AO-01	JAPMC-AN2310-E	4通道模拟量输出
CNTR-01	JAPMC-PL2300-E	脉冲输入计数器
